Swashplate un saliektās{0}}ass vienības ir ganaksiālās virzuļu mašīnas. Tie izmanto vienas un tās pašas pamata daļas: rotējošu cilindra cilindru, virzuļus, kas ir paralēli mucas asij, un vārsta plāksni, kas maina spiedienu un sūkšanu. Atšķiras tas, kur atrodas leņķis un kura daļa pārvadā slodzi.
Šī viena izvēle ietekmē maksimālo ātrumu, palaišanas griezes momentu, pārvietošanās diapazonu, to, kā vārpsta iztur sānu slodzi, izmaksas un to, vai vienu vienību var nomainīt pret citu.

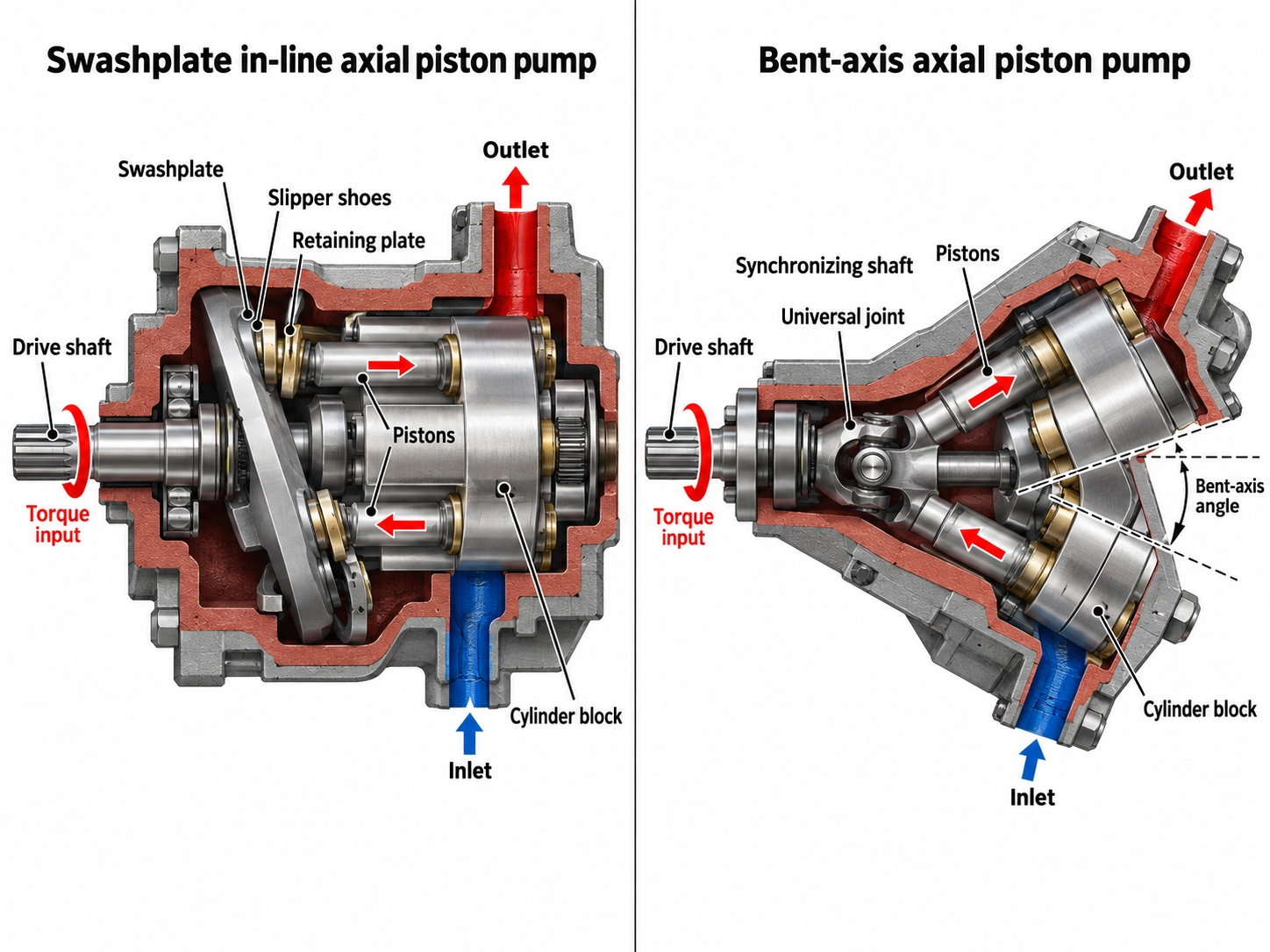

Kur leņķis sēž un kas ko vada
Swashplate (in-line) dizains
Piedziņas vārpstai un cilindra cilindram ir viena ass. Virzuļi brauc uz čībām pret slīpu plāksni. Mucai griežoties, plāksnes leņķis liek katram virzulim iet iekšā un ārā. Motorā spiediena virzuļi spiež pret slīpo plāksni, kas liek cilindram griezties, un cilindrs pēc tam pagriež vārpstu.
Insane Hydraulics rezumē spēka virzienu šādi: sānu plāksnīšu motorosmuca dzen vārpstu. (Neprātīga hidraulika)
Liektas{0}}ass dizains
Cilindra cilindrs ir noliekts attiecībā pret vārpstu. Virzuļi savienojas ar piedziņas atloku uz vārpstas, tāpēc virzuļa spēks nonāk tieši vārpstā. Sinhronizējošs elements nodrošina mucas griešanos kopā ar vārpstu. Šis elements var būt centrālā vārpsta, paši virzuļa stieņi vai laika zobrats. Šeitvārpsta dzen stobru. (Neprātīga hidraulika)
Piemēram, Parker izmanto laika zobratu, lai sinhronizētu vārpstu un stobru savā F11/F12 sērijā. (Parker Hannifin, katalogs MSG30-8249/UK)
Kāpēc leņķim ir nozīme
Virzuļa gājiens palielinās līdz ar leņķi. Saliekamās plāksnes leņķis parasti ir ierobežots līdz aptuveni 20 grādiem, savukārt saliektu -ass vienību var saliekt līdz aptuveni 40 grādiem. (Hidrauliskais lielveikals, Brendans Keisijs) Īsti produkti aptver šo diapazonu:
<20°
Tipisks swashplate ierobežojums
~40 grādi
Liektas-ass augšējais diapazons
40 grādi
Parker F11/F12
32 grādi
Danfoss H1B
- Parker F11/F12 fiksētās vienības izmanto 40 grādu leņķi starp vārpstu un stobru, ko uzņēmums atzīst par kompaktu, vieglu ierīci. (Pārkers Hannifins)
- Danfoss H1B mainīgās saliektās-ass motors darbojas līdz pat 32 grādiem. (Danfoss)
Garāks gājiens nozīmē lielāku pārvietošanos no mazākas mucas un mazāku, mazāku rotējošu daļu. Tieši šeit rodas lielākā daļa saliekto-ass priekšrocību.
Kādas divas kataloga vienības parāda vienā un tajā pašā pārvietojumā
Vispārīgus salīdzinājumus ir vieglāk spriest ar reāliem datiem. Tālāk esošajā tabulā ir blakus novietoti divi Bosch Rexroth fiksēta darba{1}}motori ar aptuveni 45 cc/apgr. — pa vienam no katras konstrukcijas. Abi skaitļi nāk no ražotāja datu lapām. Teorētiskās rindas tiek aprēķinātas, kā paskaidrots tabulā.
| Parametrs | A10FM 45 (savienojamā plāksne) | A2FM 45 (saliekta-ass) |
| Nobīde Vg | 44,5 cm³/apgr | 45,6 cm³/apgr |
| Nominālais/maksimālais spiediens | 280/350 bāri | 400/450 bāri |
| Maksimālais ātrums (datu lapa) | 4000 apgr./min | 5600 apgr./min |
| Teorētiskais griezes moments pie nominālā spiediena | 198 Nm | 290 Nm |
| Teorētiskā plūsma pie maksimālā ātruma | 178 l/min | 255 l/min |
| Teorētiskā hidrauliskā jauda (nominālais spiediens, maksimālais ātrums) | ≈ 83 kW | ≈ 170 kW |
| Avots | Bosch Rexroth RE 91172 | Bosch Rexroth RE 91001 |
Kā tika izstrādātas aprēķinātās rindas
• Teorētiskais griezes momentsT=Vg × Δp / (20π), Nm, ar Vg cm³ un Δp bārā
• PlūsmaQ=Vg × n / 1000, L/min
• JaudaP = Q × Δp / 600, kW
Šie skaitļi neietver tilpuma un mehāniskos zudumus. Tie arī neatspoguļo nepārtrauktas darbības rādītāju, jo iekārtai nav paredzēts ilgstoši darboties ar maksimālo ātrumu un nominālo spiedienu vienlaikus.
Kā lasīt tabulu:
Pie gandrīz tāda paša pārvietojuma saliektā{0}}ass vienība ir novērtēta par aptuveni 40% ātrāk (5600 pret 4000 apgr./min.). Tas atbilst Keisija vispārīgajam viedoklim, ka saliekts-ass motors var darboties daudz ātrāk nekā tāda paša pārvietošanās līnijas dizains.
Abās datu lapās ģimenes tiek ievietotas dažādās spiediena klasēs. Gan ar lielāku spiedienu, gan lielāku ātrumu, saliektā -ass ierīce apstrādā aptuveni divas reizes lielāku teorētisko hidraulisko jaudu līdzīgā pārvietošanās klasē.
Swashplate datu lapā ir norādīts palaišanas griezes moments pie 0 apgr./min un 280 bāri no 170 Nm 45. izmēram. Tā teorētiskais griezes moments ir 198 Nm, tāpēc tas nodrošina aptuveni 86% pie atdalīšanas. Mazākam izmēram 23 attiecība ir zemāka: 75 no 105 Nm, aptuveni 71%. (Bosch Rexroth RE 91172) A2FM datu lapā kā funkcija ir norādīta "laba palaišanas efektivitāte", bet pārskatītajā izdevumā nav sniegta griezes momenta tabula. Keisijs liek saliektās-ass pārrāvuma priekšrocības par aptuveni 5% salīdzinājumā ar tāda paša darba tilpuma iekš-motoru.
Tās ir divas viena ražotāja produktu saimes, nevis fizikas likums. Piemēram, daži skalošanas plākšņu sūkņi darbojas ar lielāku spiedienu nekā A10FM. Izmantojiet tabulu, lai redzētu, kādas atšķirības meklēt, pēc tam pārbaudiet savu vienību faktiskās datu lapas.
Kompromisi{0}}, kas maina lēmumu
| Faktors | Swashplate | Saliekta-ass |
| Maksimālais leņķis | Parasti <20 grādi | Līdz aptuveni 40 grādiem |
| Ātrums pie noteiktā pārvietojuma | Nolaist | Augstāks |
| Atdalīšanās/maza{0}}ātruma griezes moments | Apakšējā; samazinās tālāk uz maziem izmēriem (skatīt tabulu augstāk) | Aptuveni par 5% augstāks (Keisijs) |
| Maināms pārvietošanas diapazons | Šaurāks | Apmēram divreiz lielāks sitienu koeficients (Keisijs) |
| Pārejot uz nulles nobīdi | Bieži | Daži modeļi var, ne visi |
| Ārējās radiālās vārpstas slodze | Pārbaudiet datu lapu; bieži ierobežots | Tam paredzēti smagie rullīšu gultņi |
| Izmantojot-piedziņu tandēma sūkņiem | Plaši piedāvāts (piemēram, A10VSO) | Apstipriniet katram modelim |
| Pirkuma izmaksas | Nolaist | Augstāks, bieži vien ievērojami (Keisijs) |
Avoti: leņķis, gājiena attiecība, atdalīšanas griezes moments un izmaksas ir noHidrauliskais lielveikals. Nulles pārvietošanās un gultņi ir aprakstīti zemāk esošajos punktos.
Dažām no šīm rindām ir nepieciešams plašāks konteksts:
Bieži tiek teikts, ka tikai-līnijas motori var sasniegt nulli, kas dažiem diskdziņiem ir nepieciešams, lai pārvietotos vai pārslēgtu režīmus. Keisija formulējums ir uzmanīgāks: ne visi mainīgās saliektās{2}}ass motori var pāriet uz nulli. Danfoss piedāvā saliektu-ass mainīgu motoru ar nulles-grādu spēju. (Danfoss H1B) Ja jūsu diskdzinim ir nepieciešama nulles nobīde, ierakstiet to specifikācijā un apstipriniet to konkrētajam modelim. Neuzņemieties to no dizaina veida.
Liektā{0}}ass blokā virzuļa spēks nonāk tieši vārpstā, tāpēc vārpstas gultņi iztur lielas slodzes. Keisijs atzīmē, ka šie gultņi ir vairāk pakļauti agrīnai atteicei nekā -līnijas vārpstas gultņi. Mobilie hidrauliskie padomi norāda, ka, visticamāk, nomainīsit gultņus saliektam-ass sūknim. (Mobilie hidrauliskie padomi)
Tie paši lielie konusveida rullīšu gultņi ir iemesls, kāpēc saliektie{0}}ass labi panes ārējās sānu slodzes. Parker saka, ka tā lieljaudas rullīšu gultņi nodrošina ievērojamas ārējās aksiālās un radiālās vārpstas slodzes. Mobilie hidrauliskie uzgaļi nosaukusi{4}}ass ir lieliska izvēle sūkņiem, ko darbina zobrati vai skriemeļi. Rexroth piebilst, ka radiālā spēka virziena iestatīšana var samazināt gultņa slodzi un pagarināt kalpošanas laiku. (Bosch Rexroth RE 91001)
Tā kā vārpstai ir jāgriež smaga muca, sinhronizācijas elements ir pakļauts cikliskai vērpei. Insane Hydraulics saista atkārtotus sinhronizācijas-vārpstas pārtraukumus ar nogurumu, ko izraisa bieža, strauja paātrināšana un palēninājums. (Neprātīga hidraulika) Uztveriet to kā atteices modeli, kas novērots uz lauka, nevis kā kvantitatīvu atteices līmeni. Joprojām ir vērts pārbaudīt darba ciklus ar pastāvīgu atpakaļgaitu.
Kā atbilde mainās atkarībā no pieteikuma
Labāks dizains ir atkarīgs no darba, nevis no paša dizaina. Tālāk ir norādīts, kā iepriekš minētie kompromisi{1}}izveidojas parastos gadījumos:
| Pieteikums | Sākumpunkts | Kāpēc un ko pārbaudīt |
| Slēgtas ķēdes pārvietošanās vai dzinēja piedziņas ar plašu ātrumu diapazonu | Mainīgas saliektas{0}}ass motors | Labi izmanto savu lielo pārvietošanās diapazonu un lielo ātrumu. Danfoss savu H1B pozicionē galvenokārt slēgtas ķēdes dzinējam. Izplatīts izkārtojums savieno pārī mainīga tipa sūkni, piemēram, A4VG-tipa slēgtas-ķēdes sūkni, ar mainīgas saliektas{7}ass motoru, piemēram, A6VM. Ķēdes veidam šeit ir tikpat liela nozīme kā sūkņa konstrukcijai; mūsu ceļvedisatvērtas ķēdes pret slēgtas ķēdes virzuļsūkņiemattiecas uz to atsevišķi. |
| Sūkņi, kas tiek darbināti ar siksnu, zobratu vai dzinēja jūgvārpstu ar sānu slodzi uz vārpstu | Fiksēts saliekts{0}}ass sūknis | Tās gultņi ir veidoti ārējam radiālajam spēkam. Piemēram, Sheungchak A2FO un A17FO sūkņi ir fiksēti saliekti{3}}ass. |
| Rūpnieciskie spēka agregāti, preses un darbgaldi | Sūknis ar maināmu skalošanas plāksni | Spiediena, plūsmas un jaudas vadības ierīces ir viegli piemērotas, un caur{0}}piedziņu ir iespējams izmantot tandēma sūkņus. Piemēram, A10VSO ir aprīkots ar vadības ierīcēm, tostarp DR, DFR un DFLR, kā opciju caur-piedziņu. Pārvietojums tiek mainīts, vienkārši noliekot sviras plāksni, tāpēc vadība ir vienkārša un izmaksas saglabājas zemākas. |
| Izmaksas-, mērena-ātruma, mērena-spiediena ķēdes | Swashplate vienība | Parasti pietiekama veiktspēja par zemāku cenu, kas atbilst Keisija izmaksu punktam. |
| Motori, kas ieslēdzas zem slodzes vai slīd zemā ātrumā | Salīdziniet datu lapas | Salīdziniet griezes momentu, ne tikai pārvietojumu. Kā liecina A10FM dati, mazāka izmēra skaldīšanas plātnes var zaudēt ievērojamu daļu no teorētiskā griezes momenta pie 0 apgr./min. |
Nomaiņa: saglabājiet sākotnējo dizainu
Ja sūknis vai motors sabojājas, praktisks jautājums ir par to, vai nomaiņa atbilst oriģinālam, nevis par to, kurš dizains kopumā ir labāks. Pārslēgšanās no saliektas-ass uz pagrieziena plāksni vai otrādi nav līdzīga-pret-maiņa:
Noliektā muca piešķir saliektai{0}}ass vienībai atšķirīgu korpusa formu un garumu. Montāžas atloki, atveru pozīcijas un notekas vietas var nesakrist.
Saliekamās plāksnes bloks, kas uzstādīts vietā, kur saliektas -ass bloka siksnas vai zobrata sānu slodzes var neatbilst šiem spēkiem.
Iepriekš redzamajā tabulā saliektās{0}}ass vienība ir paredzēta gan lielākam ātrumam, gan augstākai spiediena klasei. Tāda paša tilpuma sviras plāksnes nomaiņa var tikt pārslogota.
Abu konstrukciju mainīgās vienības izmanto dažādus vadības mehānismus un pārvietojuma diapazonus. Iekārtas reakcija mainīsies pat tad, ja portu izmēri sakrīt.
Modeļa kods parasti norāda dizainu. Starp Sheungchak ģimenēm piegādā:
Saliekta-ass
A2FM un A6VM motori; A2FO un A17FO sūkņi
Swashplate
A10VSO, A4VSO, A11VO, A4VG un K3V112 sūkņi
Lai uzzinātu, kā atšifrēt šos kodus, skatietkā nolasīt A2FM modeļa kodu.
Pirms pasūtāt rezerves sūkni vai motoru, apstipriniet:
| 1 | Pilnstipa kods un daļas numursno datu plāksnītes. Tas ietver dizaina saimi, izmēru, sēriju un kontroli. |
| 2 | Rotācijas virziensun vai ķēde ir atvērta vai aizvērta. |
| 3 | Vārpstas veids, atloka, portu pozīcijas, un korpusa iztukšošanas vietu. |
| 4 | Darba spiediens, maksimālais spiediens un braukšanas ātrumsjūsu reālajā darba ciklā, ne tikai datu plāksnītes maksimumā. |
| 5 | Jebkuršārējā vārpstas slodzeno jostas, zobrata vai sakabes novirzes. |
| 6 | Mainīgiem motoriem, vai piedziņai ir nepieciešamsnulles vai tuvu{0}}nullei. |
| 7 | Šķidruma veids, darba temperatūraun filtrēšanas līmeni. |
Ja sverat oriģinālā aprīkojuma ražotāju daļu pret tā paša modeļa pēcpārdošanas vienību,oriģinālais un pēcpārdošanas hidrauliskais sūknispaskaidro, kādus pārbaudes pierādījumus prasīt.
Izvēle starp abiem
Izvēlieties saliektu{0}}asi, kad…
Jums ir nepieciešams liels ātrums, liels jaudas blīvums, plašs mainīgais diapazons, spēcīgs atdalīšanas griezes moments vai pielaide vārpstas sānu slodzei, un ir pieņemama augstāka cena un gultņu apkope.
Izvēlies pārseguma plāksni, kad…
Nepieciešama elastīga spiediena un plūsmas kontrole, izmantojot -piedziņas tandēma sūkņus vai nulles-darba tilpuma motoru, vai arī zemāka iegādes maksa ir svarīgāka par maksimālo ātrumu.
Lai veiktu nomaiņu, ievērojiet jau uzstādīto dizainu, ja vien inženieris nav pārskatījis stiprinājumu, slodzes un vadības ierīces.
Sheungchak Hydraulic piegādā liektas{0}}ass virzuļmotorus A2FM (5 līdz 1000 cc/apgr.), A6VM un AA6VM saimēs. Ja nomaināt saliektu-ass motoru, nosūtiet datu plāksnītes tipa kodu un vārpstas, atloka un pieslēgvietu fotoattēlus, izmantojot mūsuhidraulisko motoru produktu lapa. Mūsu komanda var apstiprināt atbilstošu konfigurāciju pirms pasūtījuma veikšanas.
