Troksnis, zema plūsma vai vibrācija pati par sevi nenosaka nolietotu sūkņa daļu. A10VSO 31. sērijas ierīcē tas pats simptoms var būt saistīts ar gaisa noplūdi, sūkšanas apstākļiem, piedziņu, vadības sistēmu vai mehāniskiem bojājumiem. Sāciet ar precīzu sūkņa apzīmējumu un pierādījumiem no uzstādītās sistēmas, pirms izlemjat, ko nomainīt.
Šajā rokasgrāmatā ir norādīti galvenie mezgli, paskaidrots, kas jāreģistrē problēmu novēršanas laikā, un sniegta informācija, kas nepieciešama detaļu pārskatīšanai. Tas nenosaka universālus nodiluma ierobežojumus. Lai pieņemtu lēmumus par atkārtotu izmantošanu vai nomaiņu, ir nepieciešami konkrētās vienības pārbaudes kritēriji. Galvenais avots ir Bosch Rexroth lietošanas pamācībaRE 92701-01-B/04.2018, kas aptver A10VO un A10VSO 31. sēriju. Saistīto kopiju mitina trešā puse. Pārbaudiet pašreizējo ražotāja dokumentāciju, atbilstošo datu lapu un uzstādītās vienības pasūtījuma apstiprinājumu.Bosch Rexroth rokasgrāmata, §§1.1–1.2 un 14 (trešās-puses-mitināta kopija)
Par šo rokasgrāmatu:Guangdong Sheungchak Hydraulic Technology Co., Ltd. publicē šo lapu un savā vietnē uzskaita A10VSO sūkņus. Tālāk norādītie komponentu nosaukumi un pasūtīšanas piemēri ir arī Anfield 2025. gada rezerves daļu katalogā. Šajā rakstā nav ziņots par atsevišķu Sheungchak remonta daļu nojaukšanu, mērījumiem vai pārbaudītu pieejamību. Saistītajā Sheungchak produktu lapā ir aprakstīti pilni sūkņi; atsevišķām daļām nepieciešama atsevišķa piegādātāja un konfigurācijas pārbaude.
Apstipriniet precīzu 31. sērijas vienību

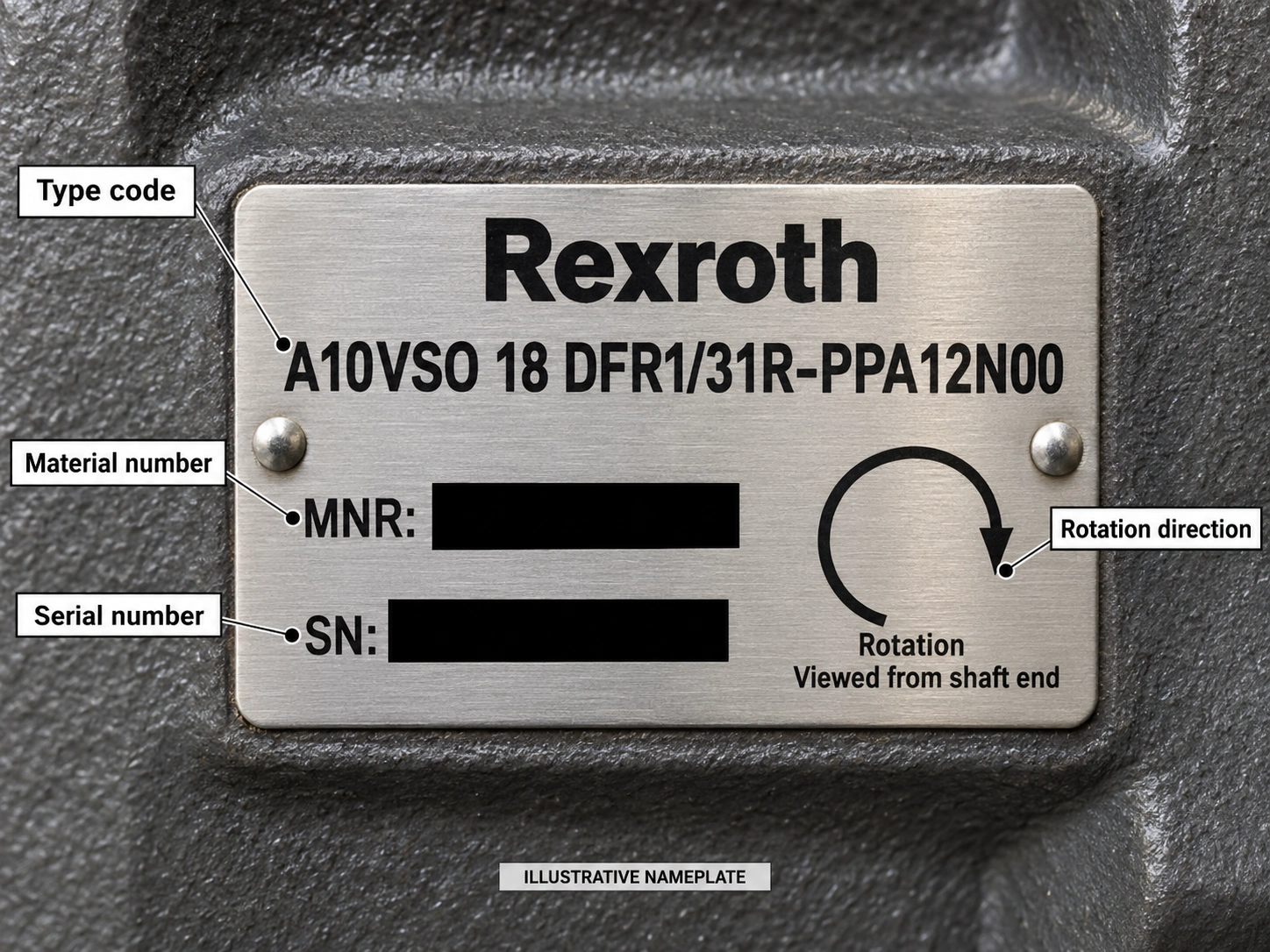

Nofotografējiet pilnu datu plāksnīti. Ierakstiet pilnu tipa kodu, materiāla numuru, sērijas numuru un griešanās virzienu. Rotācija tiek skatīta no piedziņas-vārpstas gala:Rir pulksteņrādītāja virzienā unLir pretēji-pulksteņrādītāja virzienam. Plāksnes virzienam jāatbilst piedziņas motoram. Dokumentējiet arī instalēto
kontrolieris, vārpsta, pieslēgvietas un jebkura caurejoša piedziņa. Ar “A10VSO71/31” vien nepietiek, lai norādītu rezerves daļu: Rexroth saka, ka tā rezerves daļu-daļu saraksti ir-konkrēti pasūtījumam, un pieprasa vienības materiāla un sērijas numurus, kā arī pieprasīto detaļu materiālu numurus. Salīdziniet datu plāksnīti ar pasūtījuma apstiprinājumu, ja tas ir pieejams.Bosch Rexroth rokasgrāmata, . 3. att., . 10. att. un 7.4.1., 10.5. §
Ja plāksne nav nolasāma, nofotografējiet atlikušos marķējumus un sūkņa montāžas un savienojuma saskarnes. Uztveriet piedāvāto spēli kā provizorisku, līdz kvalificēts pakalpojumu sniedzējs to pārbauda ar vienības ierakstiem.Mūsu hidrauliskā sūkņa datu plāksnītes rokasgrāmataizskaidro identifikācijas darbplūsmu.
Pirms aizstājēja nosaukšanas identificējiet mezglus
Rexroth izkārtojuma zīmējums un funkcionālais apraksts izskaidro sūkņa darbību. Anfīldasavu rezerves daļu{0}}kataloguizmanto dažādus komerciālos nosaukumus un uzskaita rotācijas{0}}grupas apakškomponentus; tajā teikts, ka pirms atsevišķu preču pasūtīšanas jāsazinās ar pārdevējiem. Tālāk sniegtā tabula palīdz tulkot šos nosaukumus; tajā nav norādīts, kura daļa ir sabojājusies vai izveidota cita piegādātāja krājumi.Bosch Rexroth rokasgrāmata, . 2. att. un 5.2.2. punkts; Anfield Series 31 service-detaļu saraksts, p. 2, izmēru tabulas un p. 14
| Montāža vai termiņš | Ko tas nozīmē diskusijā par daļām |
|---|---|
| Rotary grupa | Anfield katalogā šī grupa ietver virzuļu/kurpes komplektus, stiprinājuma plāksni, cilindru bloku un stiprinājuma aparatūru. Reksrota aprakstā paskaidrots, ka vārpsta griež cilindru un virzuļi griežas tā urbumos. |
| Vadības plāksne / vārsta plāksne | Reksrots to sauc parvadības plāksnevaisadalītāja plāksne; Anfield sauc savu aizstājējpreci avārsta plāksnevaiobjektīva plāksne. Tās spraugas novirza šķidrumu uz virzuļa kamerām un no tām. |
| Šūpulis / šķīvis | Šūpuļa leņķis maina virzuļa gājienu un sūkņa pārvietošanos. Anfīlds izsauc atbilstošo montāžu askalojamā plāksneun uzskaita atsevišķu seglu gultņu komplektu. |
| Piedziņas vārpsta un gultņi | Vārpsta nodod piedziņas griezes momentu uz rotācijas grupu. Anfield uzskaita priekšējo un aizmugurējo vārpstas gultņus atsevišķi; Ja rodas sūdzība par troksni vai vibrāciju, joprojām ir jāpārbauda disks un instalācija. |
| Kontrolieris un vadības virzuļi | Uzstādītā vadības iekārta regulē pārvietošanu. Pirms rezerves vienumu salīdzināšanas apstipriniet tās precīzu versiju. Nedomājiet, ka dažādos dokumentos līdzīgi nosauktie virzuļi ir savstarpēji aizvietojami. |
| Plombas | Pirms komplekta pieprasīšanas nosakiet blīvējuma atrašanās vietu un nepieciešamo materiālu. Piemēram, Anfield uzskaita atsevišķus nitrila un FKM komplektus; tā ir izvēle tā katalogā, nevis universāla komplekta specifikācija. |
Zīmējums palīdz nosaukt komponentu. Tas nevar noteikt bojājumus, pieņemamu atkārtotu izmantošanu vai remonta apjomu.
Pirms iekšējā nodiluma paziņošanas izpētiet simptomus
Tikai pilnvarots personāls drīkst veikt problēmu novēršanu iekārtas ražotāja norādītajā drošības zonā. Hidrauliskās sastāvdaļas var palikt zem spiediena; pirms vadu vai komponentu atvienošanas attiecīgā sistēma ir jāsamazina saskaņā ar mašīnas ražotāja norādījumiem.Rexroth rokasgrāmata, 2.6., 11.2. un 14. §
| Novērošana | Ierakstiet pirms daļas norādīšanas | Pirmās pārbaudes no Rexroth norādījumiem |
|---|---|---|
| Jauns vai neparasts troksnis | Kad tas notiek; šķidruma un darba temperatūra; sūkšanas{0}}līnijas izmaiņas; nesen veikti piedziņas, sakabes vai montāžas darbi. | Pārskatiet uzpildes un gaisa atgaisošanu, sūkšanas apstākļus un piedziņas ātrumu; trokšņa vai burbuļu palielināšanās drenāžas šķidrumā var liecināt par nepietiekamu šķidruma padevi (§8.1.2; 14. tabula). |
| Samazināta vai nestabila plūsma vai spiediens | Darbības stāvoklis un rādījumi; piedziņas stāvoklis; uzstādīts kontrolieris; nesenās sistēmas izmaiņas. | Pirms simptomu attiecināšanas uz nodilumu, pārskatiet gaisa atgaisošanu, sūkšanas{0}}līnijas ierobežojumus, šķidruma viskozitāti, rotāciju, piedziņas un vadības apstākļus (14. tabula). |
| Paaugstināta vibrācija | Kur tas tiek ievērots un vai ir novērtēta piedziņa, stiprinājums un sakabe. | Pārbaudiet piedziņas un sakabes izlīdzināšanu un stiprinājumu; nodiluši gultņi ir iemesls sazināties ar Bosch Rexroth servisu, nevis diagnoze tikai vibrācijas dēļ (§7.4.4; 14. tabula). |
| Redzama noplūde | Tās atrašanās vieta un darbības apstākļi. Ar fotogrāfiju vien nevar noteikt bojāto zīmogu vai iekšēju iemeslu. | Pārskatiet vērpes vibrācijas, ātruma izmaiņas un jebkuru siksnu vai kardānvārpstas{0}}piedziņu, kas var ietekmēt vārpstas blīvi (7.4.3., 7.4.6. §). |
Rexroth darbības traucējumu tabulā starp iespējamiem cēloņiem ir norādīta nepietiekama gaisa asiņošana, sūkšanas problēmas, nepareiza rotācija, piedziņas defekti, vadības kļūmes un mehāniski bojājumi. Tas ir problēmu novēršanas saraksts, nevis kļūdu biežuma klasifikācija.Rexroth rokasgrāmata, 14. tabula
Rokasgrāmata sniedz arī pārbaudes ar noteiktiem nosacījumiem. Tas norāda vismaz0,8 bāru absolūtais spiediens sūkšanas pieslēgvietā S darbības laikā; maksimālā ātruma vērtības datu lapās ir norādītas1 bārs absolūtstajā ostā. Hidrauliskajam šķidrumam tas nosaka minimālo ISO 4406 tīrības līmeni20/18/15, vai19/17/14ja viskozitāte pie drenāžas atveres ir zemāka10 mm²/s. Šīs ir darbības un šķidruma prasības rokasgrāmatā norādītajām vienībām,nav iekšējie -detaļu nodiluma ierobežojumi. Pārbaudiet atbilstošo datu lapu un pasūtījuma apstiprinājumu konkrētajam sūknim: rokasgrāmatā ir norādītsRE 92711priekš A10VSO unRE 92701priekš A10VO.Bosch Rexroth rokasgrāmata, 1. tabula un §§7.2, 8.1.1
Lai veiktu apkopes ierakstus, Rexroth pārbaužu grafiks paredz ikdienas pārbaudes attiecībā uz noplūdēm un neparastu troksni, kā arī šķidruma analīzi katru gadu vai katru reizi.2000 darba stundu, atkarībā no tā, kurš tiek izpildīts pirmais. Pēc skriešanas{1}}fāzes aptuveni10 darba stundas, tā iesaka pārbaudīt šķidruma paraugu vajadzīgajam tīrības līmenim. Tās ir pārbaudes un šķidruma pārbaudes, nevis katra gultņa, blīvējuma vai rotējošās{1}}grupas sastāvdaļas nomaiņas grafiks.Rexroth rokasgrāmata, §§8.2 un 10.2
Izlemiet par pārbaudes un nomaiņas apjomu
Pirms aizstājēja izvēles izmantojiet šo secību:
- Reģistrē darbības apstākļus, kļūdu vēsturi un sistēmas izmaiņas; pārbaudiet attiecīgos sistēmas -puses cēloņus Rexroth darbības traucējumu tabulā (§14.1; Tabula 14).
- Ja pierādījumi liecina par aksiālā virzuļa bloka nodilumu vai mehāniskiem bojājumiem, rīkojieties saskaņā ar Rexroth sniegtajiem līdzekļiem: nomainiet ierīci un sazinieties ar Bosch Rexroth servisu. Lai uzzinātu par vibrāciju, kas saistīta ar nodilušiem gultņiem, sazinieties ar Bosch Rexroth servisu. Ierīces un samontēto daļu remonts jāveic sertificētos servisa centros (§10.4; 14. tabula).
- Kad kvalificēts pakalpojumu sniedzējs ir apstiprinājis ierīces konfigurāciju un remonta apjomu, pirms komponenta izvēles pieprasiet precīzu detaļu sarakstu un pārbaudes kritērijus (10.5. punkts; 14. tabula).
Ja kvalificēta pārbaude apstiprina sūkņa bojājumus, dokumentējiet skarto mezglu, tā savienojuma virsmas un kritērijus, kas izmantoti, lai izlemtu, vai kādu daļu var izmantot atkārtoti. Nepārveidojiet detaļu katalogu par noklusējuma rezerves komplektu.
Tie ir Rexroth norādījumi tās vienībām; tie nenosaka pārbaudes slieksni vienas iekšējās sastāvdaļas pasūtīšanai.Bosch Rexroth rokasgrāmata, §10.4 un 14. tabula
Fiksēts gultņu nomaiņas stundu skaits arī būtu maldinošs. Rexroth saka, ka vienības kalpošanas laiku ierobežo gultņu kalpošanas laiks, kas ir atkarīgs no slodzes cikla; sistēmas ražotājam apkopes grafikam jānosaka gultņu nomaiņas intervāls.Rexroth rokasgrāmata, §10.3
Apstipriniet komplekta saturu, konfigurāciju un remonta prasības
Lūdziet piedāvātajam piegādātājam precīzu materiālu sarakstu, detaļu identifikatorus un izņēmumus. Anfield's 2025 katalogā, pasūtīšanatāpilnīgai rotācijas grupai nepieciešama vārsta plāksne, kas izvēlēta atsevišķi sūkņa rotācijai; daži atsevišķi rotācijas{0}}grupas priekšmeti ir atkarīgi no pieejamības. Šis ir piemērs tam, kāpēc "rotācijas grupa" viena pati nenosaka, kas tiek piegādāts komplektā.Anfield Series 31 service-detaļu saraksts, piezīmes un p. 14
Pārbaudiet vārpstu, portu izvietojumu, caur{0}}piedziņas kodu un blīvējuma materiālu, salīdzinot ar faktisko vienību. Anfield katalogā ir izcelts aizmugures-ports61N00un sānu{0}}portu62N00gala vāki un uzskaitīti nitrila un FKM blīvējuma komplekti. Atsevišķi Rexroth uzglabāšanas instrukcijās ir norādīts, ka ir jānomaina vārpstas{1}}blīve, ja uzglabāšanas laiks pārsniedz24 mēneši; šis uzglabāšanas nosacījums nav vispārīgs darbības{0}}noteikums blīvēm.Anfield Series 31 service-detaļu saraksts, pp. 2–3; Rexroth rokasgrāmata, §6.2
Saglabājiet piegādātāju saderības prasības atsevišķi no ražotāja apstiprinājuma. Anfield apraksta tā aizstājējus kā savstarpēji aizstājamus. Rexroth rokasgrāmatā teikts, ka nepiemērotas rezerves daļas var izraisīt savainojumus vai īpašuma bojājumus, un lietotājiem, kas remontē Rexroth ierīces, ir norādīts izmantot oriģinālās Rexroth daļas; tas brīdina, ka pretējā gadījumā nevar garantēt funkcionālo uzticamību un garantija tiks anulēta. Pirms iegādes apstipriniet konkrētās vienības tehniskās prasības un piemērojamo garantijas pozīciju.Anfield Series 31 service-detaļu saraksts; Rexroth rokasgrāmata, 10.4.–10.5. §
Ko sūtīt uz tehnisko apskati
Sniedziet pārbaudītājam pietiekami daudz informācijas, lai identificētu gan sūkni, gan kļūdu:
- Salasāma pilnas datu plāksnītes fotogrāfija, ieskaitot materiālu un sērijas numurus.
- Uzstādītā sūkņa, vārpstas, pieslēgvietu, kontrollera un jebkuras caurlaides piedziņas fotogrāfijas.
- Pasūtījuma apstiprinājums un uzstādīšanas rasējums, ja pieejams.
- Simptoms, kad tas parādās, un attiecīgie darbības rādītāji.
- Nesen veikta apkope, šķidruma un filtru atradumi un izmaiņas, kas veiktas pirms simptoma parādīšanās.
- Jebkurš pārbaudes ziņojums, tostarp iespējamā montāža, mērīšanas metode un atradums.
Rexroth norāda pasūtījuma apstiprinājumu kā pasūtījuma -saistīto tehnisko datu avotu un uzstādīšanas rasējumu kā izmēru un savienojumu avotu. Tā traucējummeklēšanas norādījumos tiek prasīta arī darbības vēsture un izmaiņas plašākā sistēmā. Tehniskajā pārbaudē ir jānosaka konfigurācija un nākamā pārbaudes darbība, pirms daļas nosaukums kļūst par pasūtījumu.Rexroth rokasgrāmata, 1. tabula un §§10.5, 14.1
Nosūtiet datu plāksnīti, konfigurāciju un simptomu ierakstus uzinfo@hydraulicsc.comkonfigurācijas pieprasījumam; pierādījumus joprojām var pārskatīt mašīnas ražotājs vai kvalificēts pakalpojumu sniedzējs. Ja tiek apsvērta pilnīga sūkņa nomaiņa, skSheungchak A10VSO sūkņa lapapar tā uzskaitīto sūkņu piedāvājumu. Šajā lapā nav norādīta atsevišķu remonta daļu pieejamība vai Bosch Rexroth autorizācija.
